| การแบ่งระดับการป้องกัน (Degree of Protection) หรือ IP เป็นไปตามมาตรฐาน DIN 40050/1980 และ IEC 529 |
|
รหัสตัวที่หนึ่่งเป็นการแสดง
ถึงลักษณะการป้องกันการสัมผัส และ อันตราย อันอาจจะเกิดแก่ อุปกรณ์ที่ บรรจุอยู่ภายใน |
รหัสตัวที่สองเป็นการแสดงถึง
การป้องกันอุปกรณ์ที่บรรจุอยูู่่ภายใน อันอาจจะได้รับ อันตรายจากพวก ของเหลวต่างๆ |
รหัสตัวที่สามเป็นการแสดงถึง การป้องกันอุปกรณ์ที่บรรจุอยู่
ภายใน อันนอาจจะได้รับ อันตรายจากการกระแทกทางกล |
|
รหัสหมายเลข
|
รายละเอียด
|
รหัสหมายเลข
|
รายละเอียด
|
รหัสหมายเลข
|
รายละเอียด
|
|||
|
ไม่มีการป้องกัน |
|
ไม่มีการป้องกัน |
|
ไม่มีการป้องกัน | |||
|
สามารถป้องกันของแข็ง
ที่มีเส้นผ่านศูนย์กลาง มากกว่าหรือเท่ากับ50 มม.ที่มากระทบไม่ให ้ผ่าน เข้าไปข้างในได้ |
|
สามารถป้องกันน้ำที่ตก
ลงมาในแนวดิ่ง |
|
สามารถป้องกันแรงตก กระทบของวัตุที่มีน้ำหนัก 150 กรัม ที่ปล่อยมาจาก ที่สูง 15 ซม.การกระแทก ของ พลังงาน 0.25 จูล |
|||
 |
 |
 |
||||||
|
สามารถป้องกันของแข็ง ที่มีเส้นผ่านศูนย์กลางมาก กว่าหรือเท่ากับ 12 มม. ที่มากระทบไม่ให้ผ่านลอด เข้าไปข้างในได้ |
|
สามารถป้องกันน้ำที่ตก ลงในแนวดิ่ง และในแนว ที่ทำ มุม 15 องศา กับแนวดิ่ง |
|
สามารถป้องกันแรงตก
กระทบของวัตถุที่มีน้ำหนัก 250 กรัม ที่ปล่อยมาจากที่ สูง 15 ซม. การกระแทก ของพลังงาน 0.5 จูล |
|||
 |
 |
 |
||||||
|
สามารถป้องกันของแข็ง ที่มีเส้นผ่านศูนย์กลางมาก กว่าหรือเท่ากับ 2.5 มม. ที่มากระทบไม่ให้ผ่านลอด เข้าไปข้างในได้ |
|
สามารถป้องกันน้ำฝนที่ ี่ตกลงมาได้โดยน้ำฝนนี้ี้ อาจตกลงในแนวทำมุม 60 องศา กับแนวดิ่ง |
|

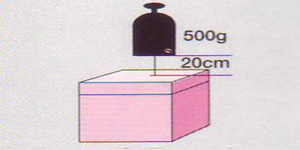

สามารถป้องกันแรงตก กระทบของวัตถุที่มีน้ำหนัก 250 กรัม ที่ปล่อยมาจากที่ สูง 20 ซม.การกระแทก ของพลังงาน 0.5 จูล |
|||
 |
 |
 |
||||||
|
สามารถป้องกันของแข็็ง ที่มีเส้นผ่านศูนย์กลางมาก กว่า 1 มม.ที่มากระทบไม่ ให้ผ่านลอดเข้าไปข้างใน |
|
สามารถป้องกันหยดน้ำ หรือน้ำสาดที่มาจากทุก ทิศทางได้ |
|
สามารถป้องกันแรงตก กระทบของวัตถุที่มีน้ำหนัก 500 กรัม ที่ปล่อยมาจากที่ สูง 40 ซม.การกระแทก ของพลังงาน 2 จูล |
|||
 |
 |
 |
||||||
|
สามารถป้องกันฝุ่นได้ |
|
สามารถป้องกันน้ำที่ถูก ฉีดมาตกกระทบได้ในทุก ทิศทาง |
|
สามารถป้องกันแรงตก กระทบของวัตถุที่มีน้ำหนัก 1.5 กก.ที่ปล่อยมาจากที่ สูง 40 ซม.การกระแทก ของพลังงาน 6 จูล |
|||
 |
 |
 |
||||||
|
สามารถป้องกันฝุ่นได้ อย่างสมบูรณ์ |
|
สามารถป้องกันอันตราย ที่เกิดจากคลื่นของน้ำ ทะเลและการฉีดน้ำท่วม ชั่วคราว |
|
สามารถป้องกันแรงตก กระทบของวัตถุที่มีน้ำหนัก 5 กก. ที่ปล่อยมาจากที่สูง 40 ซม.การกระแทกของ พลังงาน 20 จูล |
|||
 |
 |
 |
||||||
|
สามารถป้องกันอัตรายที่ เกิดจากน้ำท่วมชั่วคราว |
|||||||
 |
||||||||
|
สามารถป้องกันอันตรายที่ เกิดจากน้ำท่วมอย่างถาวร ได้ |
|||||||
 |
||||||||
